Cấu tạo que hàn hồ quang tay

Cấu tạo que hàn hồ quang tay

Que hàn là loại điện cực để hàn hồ quang tay ( hàn thép, hàn gang, hàn nhôm…). Trong quá trình hàn que hàn làm nhiệm vụ gây hồ quang và bổ sung kim loại cho mối hàn. Cấu tạo que hàn hồ quang tay có vỏ bọc gồm 2 phần chính: lõi que hàn và vỏ bọc thuốc.

PHẦN 1: Lõi que hàn

Phần lõi que là những đoạn dây kim loại có các kích thước cơ bản sau đây:

☀  Chiều dài que hàn L = 250-500 mm

☀  Đường kính lõi que d = 2,0- 6,0 mm và cỡ của que hàn được gọi theo đường kính của lõi que

☀  Một đầu để trần không bọc thuốc dùng để kẹp kìm hàn dài từ 15-30 mm, đầu còn lại được vê sạch thuốc bọc với góc vát α = 35º-45º và độ hở 1-1,5 mm để dễ gây hồ quang hàn

☀  Chiều dày lớp thuốc bọc khoảng = 1-3 mm

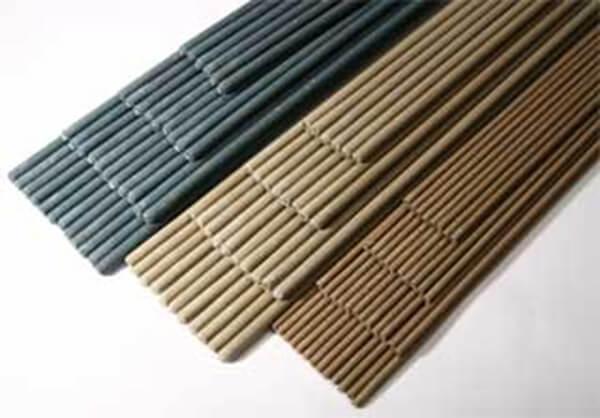

PHẦN 2: Vỏ bọc thuốc

Thuốc bọc là hỗn hợp các hóa chất, khoáng chất, fero hợp kim và chất dính kết
