Giải pháp hàn ống sử dụng rùa hàn ray mềm cùng máy hàn MIG Hồng Ký

Trong bối cảnh gia công ống thép quy mô lớn đòi hỏi sự khắt khe về độ kín và tính đồng bộ. Việc phụ thuộc vào tay nghề thợ hay các hệ thống hàn cổng SAW đắt đỏ đang là bài toán khó cho nhiều doanh nghiệp.

Thấu hiểu điều đó, Hồng Ký mang đến giải pháp kết hợp giữa máy hàn HKMIG500 và rùa hàn ray mềm tự động KAHE10. Đây là phương án tối ưu giúp đảm bảo chất lượng mối hàn tuyệt đối trên nhiều vị trí phức tạp. Đồng thời khẳng định vị thế của Hồng Ký là đơn vị tư vấn và cung cấp giải pháp hàn cắt uy tín hàng đầu Việt Nam.

Mục tiêu và bối cảnh thử nghiệm giải pháp hàn ống

Mục tiêu: Tìm kiếm giải pháp hàn ống khí đốt đảm bảo chất lượng mối hàn đồng bộ, chịu được nhiệt độ, áp suất cao và chống rò rỉ.

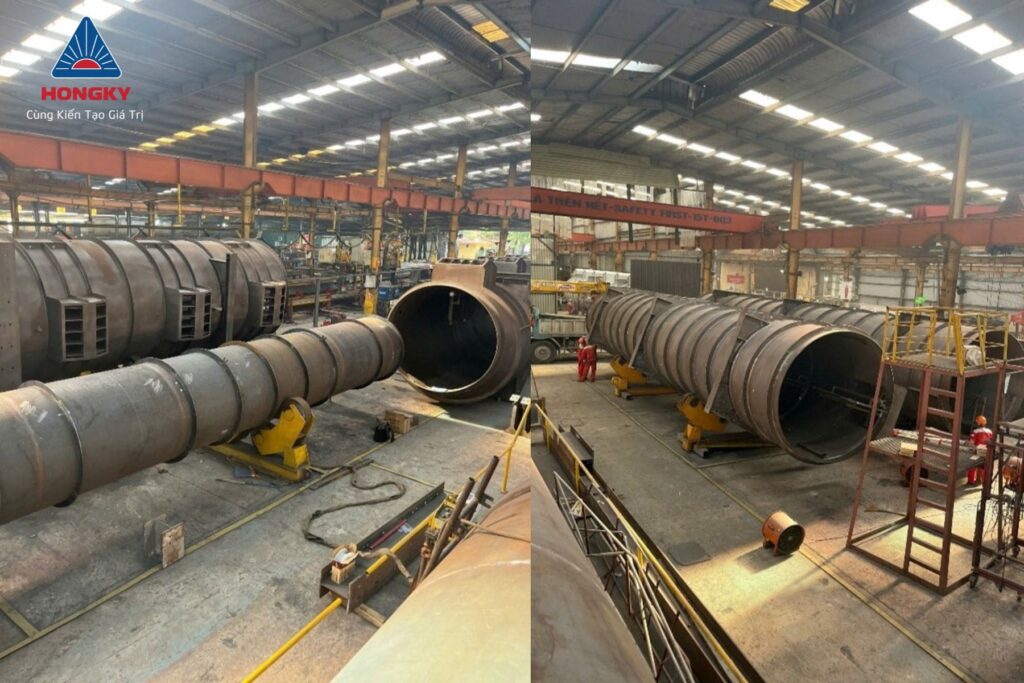

Bối cảnh: Khách hàng cần hàn ống có đường kính lớn (2m), độ dày tôn mỏng (8mm). Trong quá trình lốc và hàn các vị trí 1G – 5G, sự chênh lệch bề mặt khiến công nghệ hàn SAW (hồ quang chìm) truyền thống không đảm bảo được chất lượng. Đường hàn không đồng đều.

Đối tượng sử dụng: Doanh nghiệp sản xuất và gia công ống dẫn khí, bồn bể hoặc kết cấu thép hình trụ.

GIẢI PHÁP HÀN ỐNG SỬ DỤNG RÙA HÀN RAY MỀM MÁY HÀN HỒNG KÝ

Giải pháp hàn ống từ Hồng Ký

Sử dụng công nghệ hàn FCAW trên máy hàn HKMIG500. Kết hợp rùa hàn ray mềm tự động KAHE10 do Hồng Ký sản xuất, cung cấp. Giúp đảm bảo chất lượng mối hàn. Đồng thời tiết kiệm về mặt nhân công, công cụ máy móc tiên tiến tốn kém. Tối ưu được quy trình sản xuất.

Máy hàn: HKMIG500 (sử dụng công nghệ hàn FCAW – hàn dây lõi thuốc).
Thiết bị tự động: Rùa hàn ray mềm KAHE10.
Vật liệu và phụ trợ: Dây hàn Filler metal A5.20 E71T-1C (đường kính 1.2mm). Khí bảo vệ: 99.99% CO2.
Hệ thống ray mềm cố định bằng nam châm đế từ on/off.
Tăng đưa gia cố đường kính ống để chống biến dạng, co rút khi hàn.

GIẢI PHÁP HÀN ỐNG SỬ DỤNG RÙA HÀN RAY MỀM MÁY HÀN HỒNG KÝ

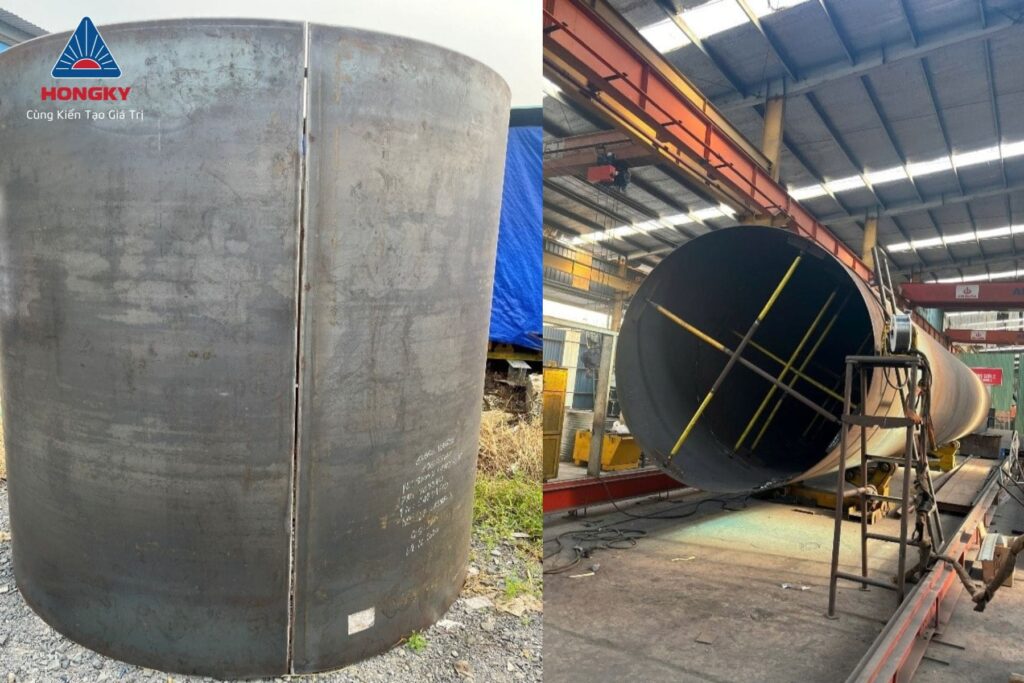

Thép tấm được cắt theo đúng kích thước yêu cầu. Dưới tác động ép và chuyển động quay của máy lốc tôn thì tấm kim loại sẽ được uốn cong theo bán kính mong muốn.

Thép dày: 8mm. Đường kính: 2000mm, dài 1500m

GIẢI PHÁP HÀN ỐNG SỬ DỤNG RÙA HÀN RAY MỀM MÁY HÀN HỒNG KÝ

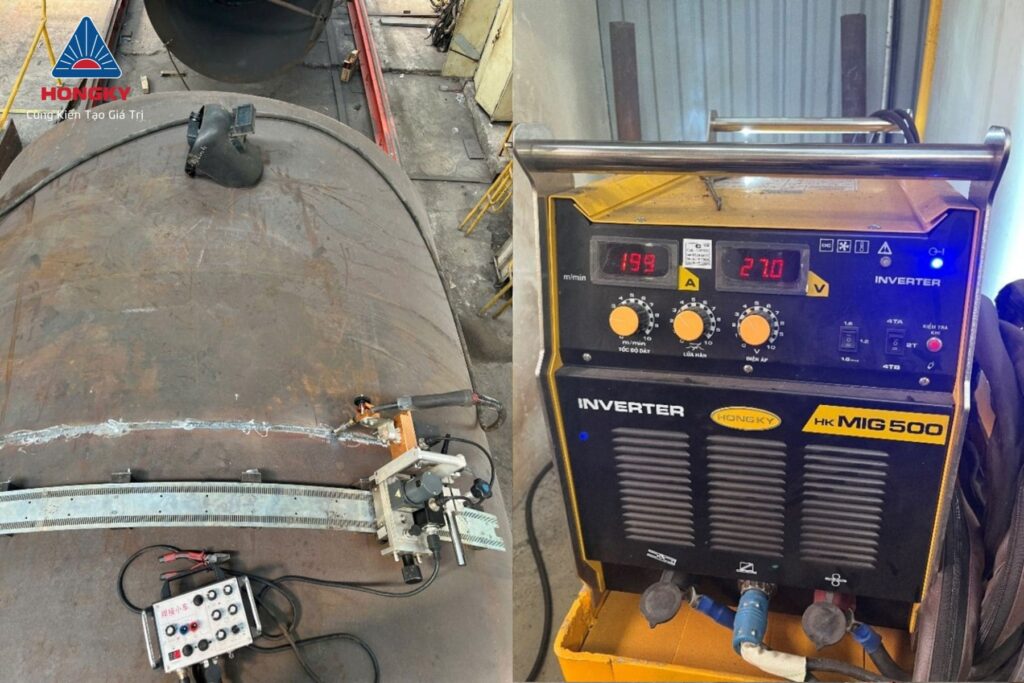

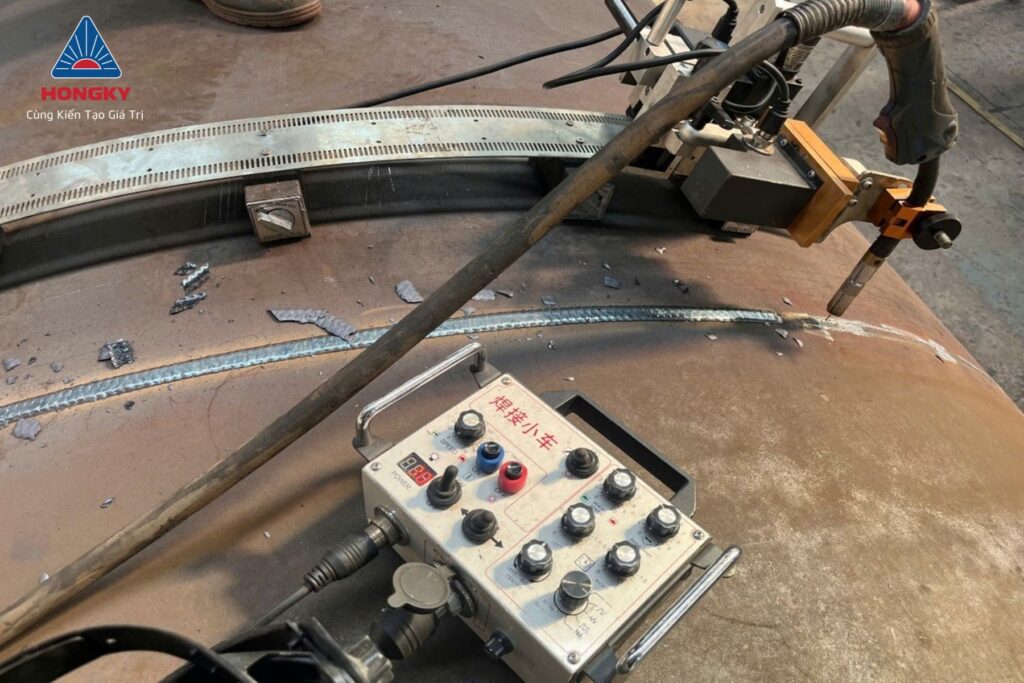

Sau khi vệ sinh bề mặt cần hàn. Chúng ta cố định đường ray song song với đường hàn bằng nam châm đế từ on/off. Lắp rùa vào ray, kết nối các jack điều khiển và cấp nguồn. Điều chỉnh góc súng phù hợp, tiêu cự khoảng 15-25mm. Sau đó siết chặt. Cài đặt thông số trên hộp điều khiển, cài đặt cường độ dòng điện và điện áp hàn trên máy hàn HKMIG500 Hồng Ký. Bắt đầu hàn.

GIẢI PHÁP HÀN ỐNG SỬ DỤNG RÙA HÀN RAY MỀM MÁY HÀN HỒNG KÝ

Thiết lập thông số hàn

1	Process	FCAW
2	Type	HKMIG500
3	Position	5G
4	Filler Metal (AWS Spec)	A5.20 E71T-1C
5	Diameter	1.2 mm
6	Manufacturer/ Trade name	Huyndai
7	Shielding Gas Composition	99.99% CO2
8	Flow Rate	15l/ min
9	Curent Type & Polarity	DCEP
10	Volts	27
11	Ampers	200
12	Wire Feed Speed (m/min)	6.0
13	Contact Tube to Work Dist	20mm

Thiết lập thông số trên hộp điều khiển của rùa

14	Automatic welding trolley	KAHE10
15	Walking speed	30
16	Swing speed	4
17	Swing range	4
18	Left stop	0.5
19	Right stop	0.5
20	Swing choice	2

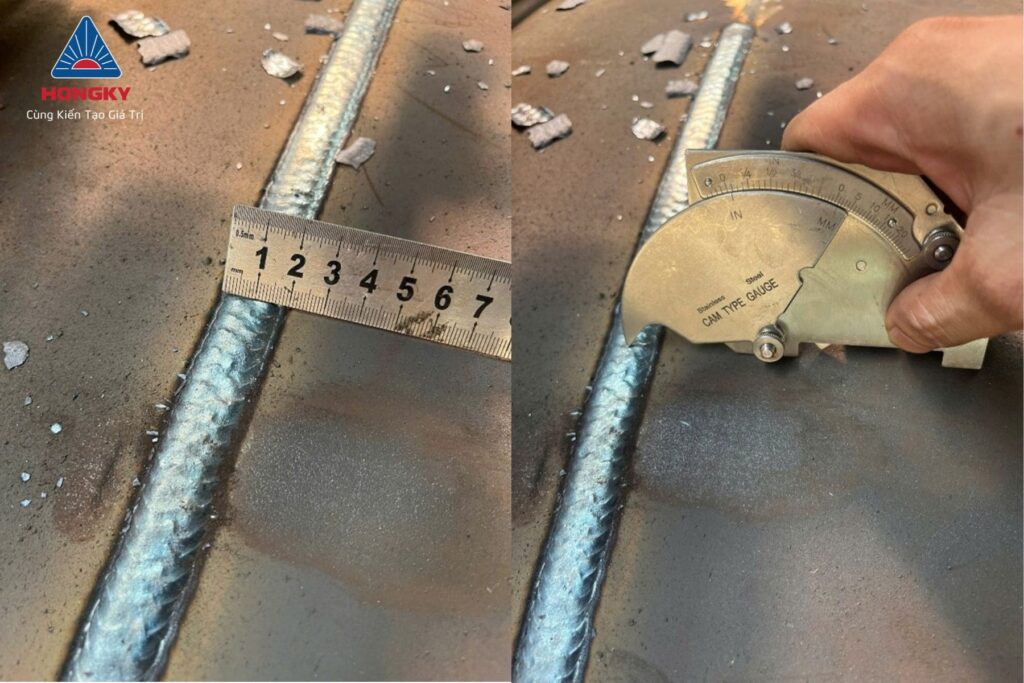

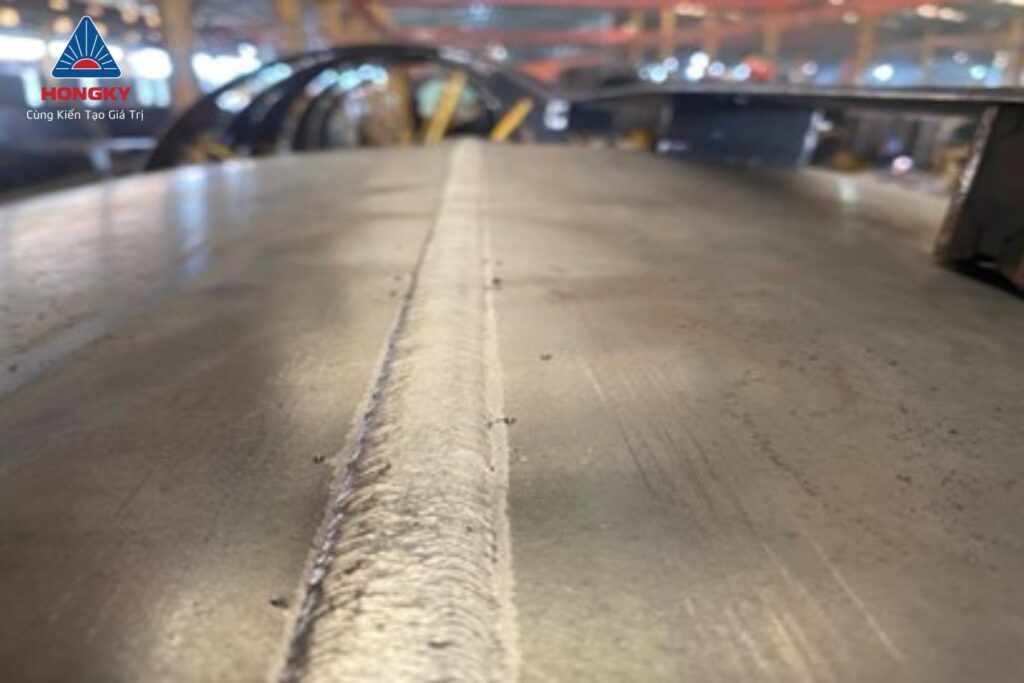

Hình ảnh sau khi thực hiện hàn

Kích thước mối hàn cho phép dưới 22mm. Chiều cao mối hàn cho phép dưới 3mm. Đạt yêu cầu.

GIẢI PHÁP HÀN ỐNG SỬ DỤNG RÙA HÀN RAY MỀM MÁY HÀN HỒNG KÝ

Video hàn thực tế:

Việc kết hợp rùa hàn ray mềm KAHE10 cùng máy hàn HKMIG500 của Hồng Ký là phương án tối ưu nhất cho doanh nghiệp. Bởi chúng thay thế các hệ thống hàn cổng SAW đắt đỏ. Giải pháp này không chỉ cải thiện tốc độ và hiệu quả công việc. Bên cạnh đó còn đảm bảo chất lượng mối hàn đồng bộ. Giúp doanh nghiệp giảm bớt sự lệ thuộc vào trình độ tay nghề của thợ bậc cao. Thiết bị hoàn toàn đáp ứng tốt các yêu cầu khắt khe trong việc gia công ống và kết cấu thép hiện nay. Ngay cả việc thích ứng trên nhiều vị trí hàn khó như 5G, 2G hay 6G.

Với vị thế là đơn vị sản xuất. tư vấn. Đồng thời cung cấp giải pháp hàn cắt uy tín hàng đầu Việt Nam. Hồng Ký cam kết đồng hành cùng khách hàng để nâng cao năng suất và đảm bảo chất lượng kỹ thuật khắt khe cho mọi công trình. Liên hệ ngay với chúng tôi!
